唐云信息潜水泵水下振动监测系统

Submersible Pump Vibration Monitoring

潜水泵水下振动监测与智能故障诊断

面向污水处理厂、取排水泵站及供水泵站, 采用有线振动速度传感器,直接安装于潜水泵水下轴承附近, 通过有线数据采集和独立部署监测软件, 实现振动实时监测、趋势分析、异常报警及动态波形、频谱分析。

Why Submersible Pump Monitoring

潜水泵长期水下运行,如何及时发现设备异常?

潜水泵安装位置特殊,长期处于水下或潮湿环境, 人工检查和日常维护不便。 通过水下关键部位振动监测,可以持续掌握设备运行状态, 为故障分析和检修决策提供数据依据。

郑州唐云信息科技有限公司面向污水处理厂、 取排水泵站及供水泵站提供潜水泵在线振动监测解决方案。 针对潜水泵长期水下运行、设备位置隐蔽、 人工检查不便等特点,采用有线振动速度传感器, 直接安装在潜水泵水下部位、靠近轴承的位置, 对设备运行过程中的机械振动进行监测。

水下振动传感器通过有线方式连接振动数据采集模块, 采集设备振动数据、动态波形及频谱信息, 再通过有线通信方式传输至独立部署的潜水泵振动监测软件, 实现设备运行状态集中监测和历史数据管理。

监测软件支持实时数据查看、振动趋势分析、 异常报警、动态波形及频谱分析, 帮助运维人员了解潜水泵运行状态, 辅助分析轴承异常、转子不平衡及机械结构异常等问题。

问题 01

设备不便接近

潜水泵长期处于水下或封闭工况, 人工点检受限,设备异常不容易及时发现。

问题 02

水下轴承状态难监测

关键轴承部位位于水下, 通过水下固定安装振动传感器, 可以持续采集设备运行振动数据。

问题 03

故障过程缺少记录

设备发生异常后,仅依靠停机检查, 往往难以还原故障发生前后的变化过程。

问题 04

检修代价较高

潜水泵起吊、拆检和停运成本较高, 需要利用振动数据辅助判断异常部位, 提高设备检修工作的针对性。

Wired Monitoring Architecture

水下安装、有线采集,构建潜水泵在线振动监测系统

针对潜水泵水下安装环境, 通过固定安装的振动速度传感器采集关键部位振动信号, 实现现场数据采集和软件集中分析。

  1. 水下测点设计 根据潜水泵结构、轴承位置、安装方式和运行工况, 确定水下振动监测测点。
  2. 水下传感器安装 采用适用于相应水下环境的有线振动速度传感器, 直接安装在潜水泵水下部位、靠近轴承的位置, 固定采集设备运行振动信号。
  3. 有线振动数据采集 通过有线连接将传感器信号接入振动数据采集模块, 支持振动数据、动态波形和频谱采集。
  4. 独立软件部署与分析 通过有线通信方式将监测数据传输至独立部署的 潜水泵振动监测软件,实现实时监测、趋势分析、 异常报警及波形频谱分析。

注:水下传感器、连接电缆及密封结构需要根据实际水深、 介质环境和设备安装条件选型设计。 具体防护等级及适用范围以传感器产品规格和项目设计为准。

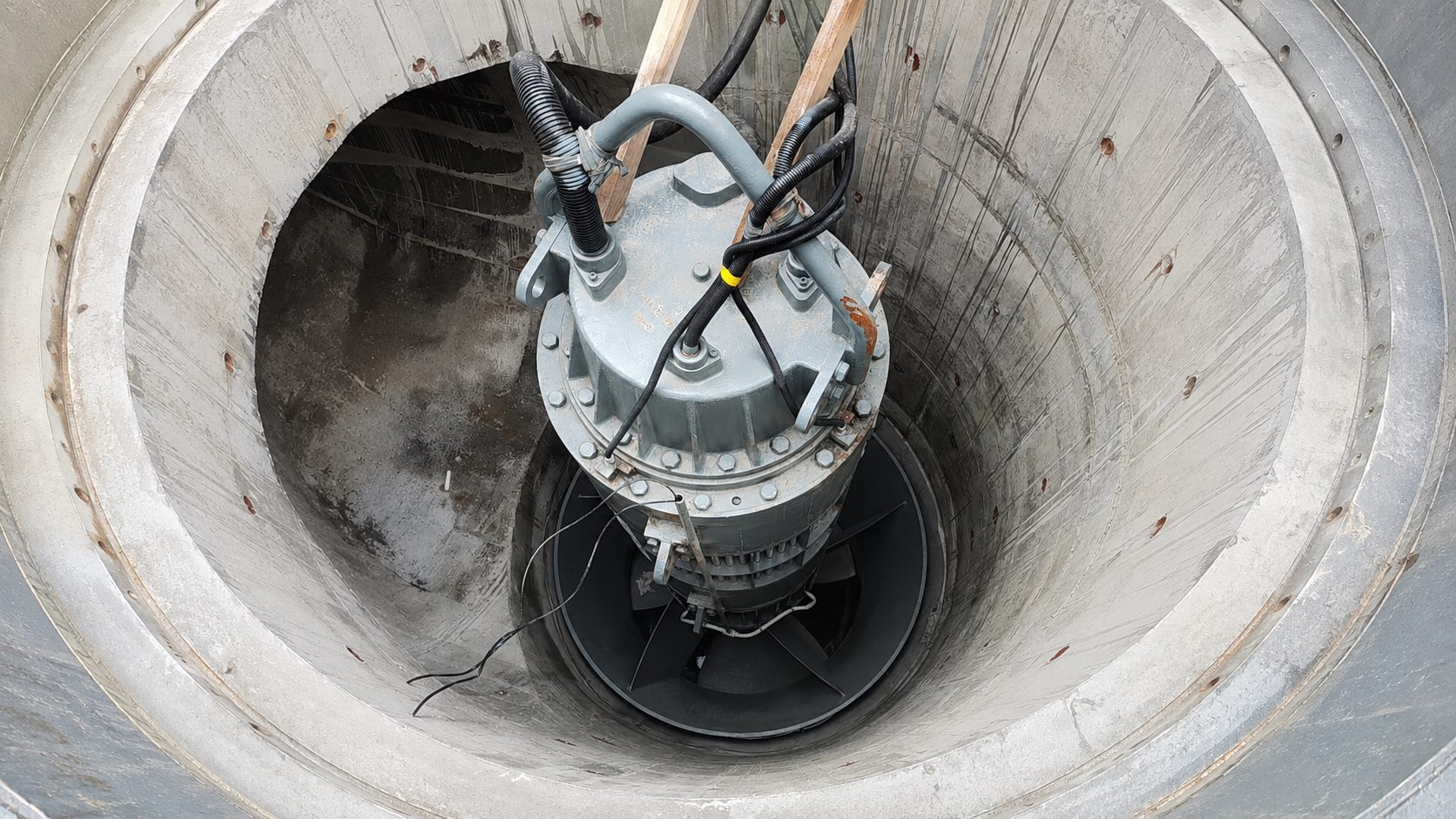

潜水泵水下在线振动监测系统安装现场
水下振动监测

振动速度传感器直接安装在潜水泵水下部位, 靠近轴承位置进行固定测量, 为设备状态分析提供现场振动数据。

Vibration Analysis & Diagnosis

从振动数据到故障分析,掌握潜水泵运行状态

结合振动实时数据、历史趋势、动态波形和频谱信息, 帮助运维人员分析潜水泵运行过程中的异常变化, 为设备检查和维护提供依据。

  • 实时振动数据,了解设备当前运行状态
  • 历史趋势分析,跟踪设备振动变化
  • 动态波形分析,观察振动信号时域特征
  • 频谱分析,辅助识别机械故障特征
  • 异常报警,及时提醒运维人员关注设备状态
  • 历史记录追溯,为设备检修提供数据依据

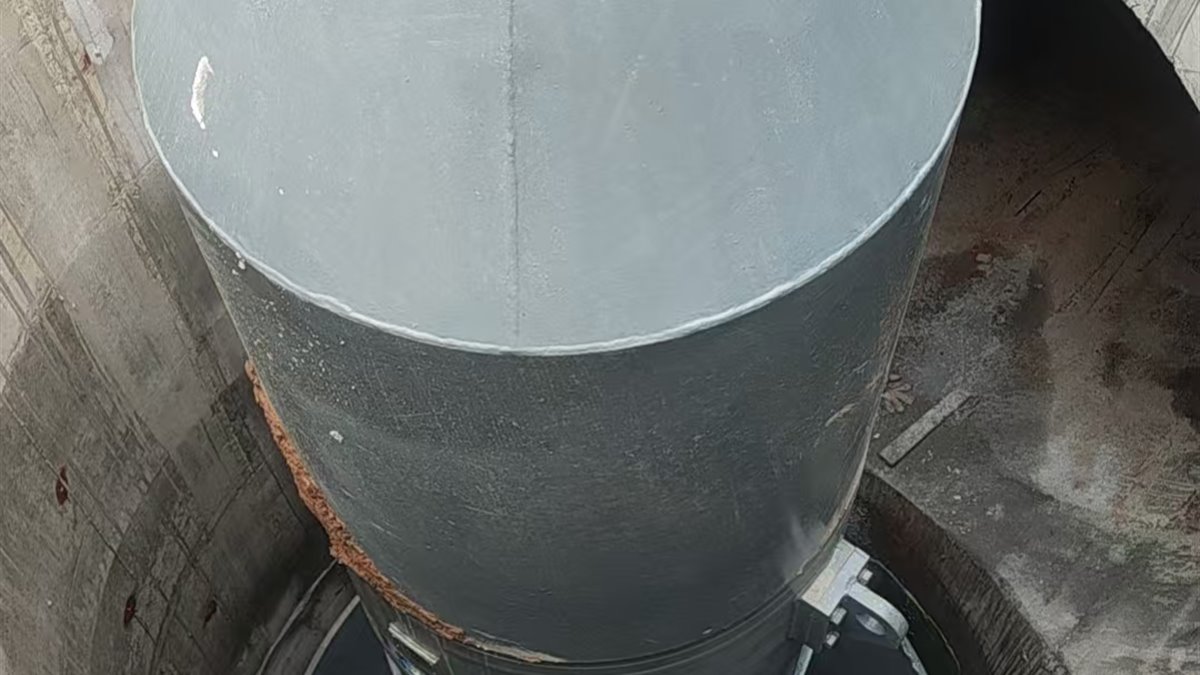

潜水泵水下结构及振动监测位置
结合潜水泵结构、轴承位置及运行工况分析振动数据

Fault Analysis

潜水泵常见振动异常及故障分析

潜水泵振动异常可能由机械结构、轴承状态、 安装条件及水力工况等因素引起, 需要结合振动波形、频谱和运行工况综合分析。

故障方向 01

轴承异常

轴承磨损、润滑异常及滚动体损伤, 可能引起振动信号变化, 可结合频谱特征进一步分析。

故障方向 02

转子不平衡

转子质量分布不均匀可能产生周期性振动, 可结合转速及振动频谱分析。

故障方向 03

机械结构松动

安装结构、连接部位或基础刚度异常, 可能导致设备振动增大或波形发生变化。

故障方向 04

水力工况异常

流量、水位及运行工况变化, 可能引起水力激振和振动波动, 需要结合工艺参数进行判断。

Applications

潜水泵水下振动监测典型应用场景

面向不同水务应用环境, 根据潜水泵结构、安装位置和运行工况, 制定相应的水下振动监测方案。

应用场景 01

污水处理厂

面向污水提升泵、潜水排污泵等设备, 监测关键轴承位置振动状态, 辅助发现设备异常。

应用场景 02

取水泵站

面向取水工程中的潜水泵设备, 通过长期振动数据监测, 掌握设备运行状态变化。

应用场景 03

供水泵站

面向供水及加压系统中的潜水泵设备, 建立运行振动数据档案, 为设备检修提供参考。

应用场景 04

工业排水系统

面向工业排水及循环水系统中的潜水泵, 通过振动趋势和频谱分析辅助设备状态评价。

FAQ

潜水泵振动监测常见问题

潜水泵振动传感器安装在哪里?

唐云信息潜水泵振动监测方案采用有线振动速度传感器, 直接安装在潜水泵水下部位、靠近轴承的位置。 具体安装点需要结合潜水泵结构和现场条件确定。

水下振动传感器如何进行数据传输?

采用有线方式进行信号传输, 将水下振动速度传感器采集的信号接入振动数据采集模块, 再通过有线通信方式传输至监测软件。 水下电缆和密封连接需要根据实际水下环境进行设计。

潜水泵振动监测系统可以分析哪些数据?

系统支持振动实时数据、历史趋势、动态波形及频谱分析, 可以辅助分析设备振动异常和机械故障特征。

潜水泵振动监测软件可以独立部署吗?

可以。唐云信息面向水务行业的潜水泵振动监测软件采用独立部署方式, 根据客户现场计算机或服务器环境进行部署配置。

潜水泵振动监测可以发现哪些故障?

结合振动趋势、动态波形和频谱信息, 可以辅助分析轴承异常、转子不平衡、 机械松动及部分水力异常。 具体故障判断需要结合设备转速、运行工况和现场检查。

潜水泵振动监测项目实施前需要提供什么资料?

建议提供潜水泵型号、设备结构图、轴承位置、 安装深度、运行工况、现场照片以及供电和通信条件, 便于开展测点设计、传感器选型和系统实施方案设计。

About Tangyun

唐云信息潜水泵水下振动监测解决方案

郑州唐云信息科技有限公司专注工业设备状态监测、 振动分析、故障诊断及设备健康管理, 面向水厂、污水处理厂及泵站提供水泵在线振动监测系统。

针对潜水泵长期水下运行、设备位置隐蔽、 人工检查不便等特点, 唐云信息采用有线振动速度传感器, 直接安装在潜水泵水下轴承附近的适当位置, 实现关键部位振动数据采集。

系统通过振动数据采集模块和有线数据传输, 将监测数据接入独立部署的潜水泵振动监测软件, 实现振动实时监测、趋势分析、异常报警、 动态波形及频谱分析。

根据不同潜水泵结构、安装环境和运行工况, 唐云信息可以开展现场勘察、监测测点设计、 传感器选型、数据采集配置及软件部署, 为设备状态监测和故障分析提供技术支持。

如果您正在规划污水处理厂、取水泵站或供水泵站 潜水泵在线振动监测项目, 欢迎联系郑州唐云信息科技有限公司, 获取潜水泵水下振动监测解决方案。
